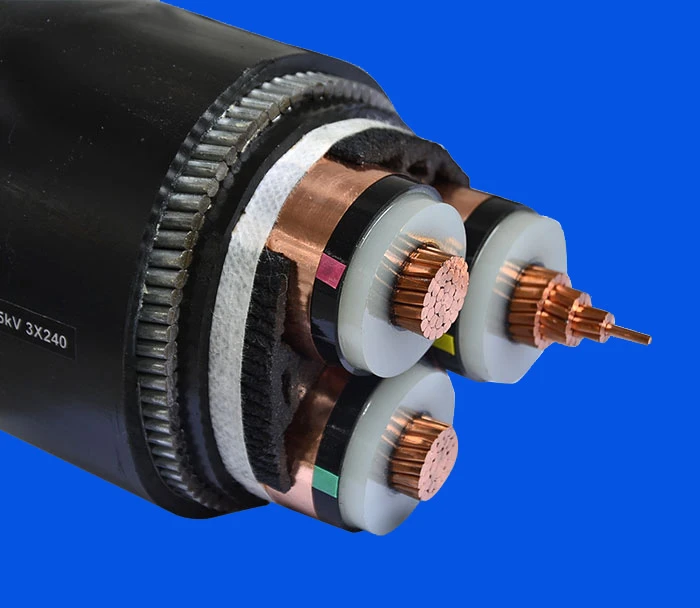

Silloittuva puolijohtava suojamateriaalivirtakaapelille
Kuvaus:Sitä käytetään pääasiassa "keski- ja suurjännitevirtakaapelin" sisä- ja ulkosuojaukseen sekä "10 kV antennikaapelin" suojaukseen. Silloittuvan puolijohtavan suojamateriaalin tyypillinen käsittelylämpötila: 70 astetta -110 astetta.
Luokat:
|
WMP-1001 |
Puolijohtava silloitettava johdinsuoja XLPE-kaapelille 10kV asti |
Täyttää standardin JB/T 107387 |
|
WMP-1003 |
Puolijohtava silloitettava johdinsuoja XLPE-kaapelille 35 kV asti |
|
|
WMP-1001K |
Puolijohtava silloitettava johdinsuoja XLPE-kaapelille 10kV asti |
Täyttää standardin JB/T 10738, hyvä johtimen hapettumisenkestävyys |
|
WMP-1101B |
Kuorittava puolijohtava eristyssuoja XLPE-kaapelille 10kV asti |
Täyttää standardin JB/T 10738, kuoriutumislujuus: 25-30N/cm |
|
WMP{0}}C |
Kuorittava puolijohtava eristyssuoja XLPE-kaapelille 35kV asti |
Täyttää standardin JB/T 10738, kuoriutumislujuus: 25-30N/cm |
|
WMP{0}}YB |
Helposti irrotettava puolijohtava eristyssuoja XLPE-kaapelille 35kV asti |
Verrattuna muihin irrotettavaan eristysseulayhdisteeseen, sillä on pienempi kuoriutumislujuus (kuoriutumislujuus pienempi tai yhtä suuri kuin 25 N/cm), muu ominaisuudet noudattavat JB/T 10738 vaatimuksia ja suhteellisesti vähemmän kuoriutumisjäämiä eristyspinnalla |
|
WMP-1103 |
Puolijohtava ristisilloitettava eristyssuoja XLPE-kaapelille 35kV asti |
Täyttää standardin JB/T 107384 |
Puolijohtava silloittuva johdinsuoja XLPE-kaapelille jopa 35 kV WMP-1003
Kuvaus: WMP-1003on erityisesti muotoiltu puolijohtava, vulkanoitava yhdiste, joka on suunniteltu johdinsuojasovelluksiin keskijännitekaapeleissa, joiden nimellisjännite on enintään 35 kV. WMP-1003:lla on vakaat tilavuusvastusominaisuudet ja hyvä pinnan sileys. Se sopii korkean lämpötilan kuivavulkanointiprosessiin..
Vakio:JB/T 10738-2007
Tekniset tiedot
| Tuotteen ominaisuudet |
Yksikkö |
Testausmenetelmä Kansainvälinen kansakunta |
Vakioarvo |
Tyypillinen arvo |
|||
|
Fyysinen |
|||||||
|
Tiheys |
g/cm3 |
GB/T 1033.1 |
ISO 1183-1 |
£1.2 |
1.16 |
||
|
Mekaaninen |
|||||||
|
Vetolujuus |
MPa |
GB/T 1040.2 |
ISO 527-2 |
³12 |
14 |
||
|
Pidentymä murtokohdassa |
% |
GB/T 1040.2 |
ISO 527-2 |
³200 |
220 |
||
|
Haurauden lämpötila (-40oC, 30 kappaletta) |
Pala |
GB/T 5470 |
ISO 974 |
£15 |
0 |
||
|
Lämpö |
|||||||
|
Hot set -testi (200oC, 0,2 Mpa, 15 min) |
Pidentymä kuormituksen alla |
% |
GB/T 2951.21 |
IEC 60811-2-1 |
£100 |
40 |
|
|
Pysyvä muodonmuutos |
% |
GB/T 2951.21 |
IEC 60811-2-1 |
£15 |
0 |
||
|
Ikääntyminen (135oC, 168h) |
Muutos Vetolujuus |
% |
GB/T 2951.12 |
IEC 60811-1-2 |
±30 |
12 |
|
|
Venymän muutos |
% |
GB/T 2951.12 |
IEC 60811-1-2 |
±30 |
-20 |
||
|
Sähköinen |
|||||||
|
DC-tilavuuden ominaisvastus (20oC) |
Ω·cm |
GB/T 3048.3 |
- |
£100 |
35 |
||
|
DC-tilavuuden ominaisvastus (90oC) |
Ω·cm |
GB/T 3048.3 |
- |
£5000 |
500 |
||
|
90oC DC-tilavuuden ominaisvastus ilmavanhentamisen jälkeen (100oC,168h) |
Ω·cm |
GB/T 3048.3 |
- |
£1000 |
300 |
||
lisäinformaatio
Käsittelytekniikat
|
Alue |
Runko |
Kaula |
Pää |
|
Lämpötila(oC) |
75~100 |
103~105 |
110~115 |
20´60 kaksikerroksinen siivilä on suositeltavaa.
Pakkaus, varastointi ja kuljetus
|
Paketti |
Nettopaino |
500kg |
|
Menetelmä |
vakaa aaltopahvikotelo sisäpuolelle + vedenpitävä PE-kalvo ulkopuolelle |
|
|
Kuljetus |
Vaatimus |
pidä poissa auringonpaisteelta, sateelta ja lialta kuljetuksen aikana sekä käsittele varovasti kuljetuksen aikana |
|
Varastointi |
Ympäristö |
puhtaat, kuivat ja ilmastoidut varastot |
|
Takuu |
12 kuukautta |
